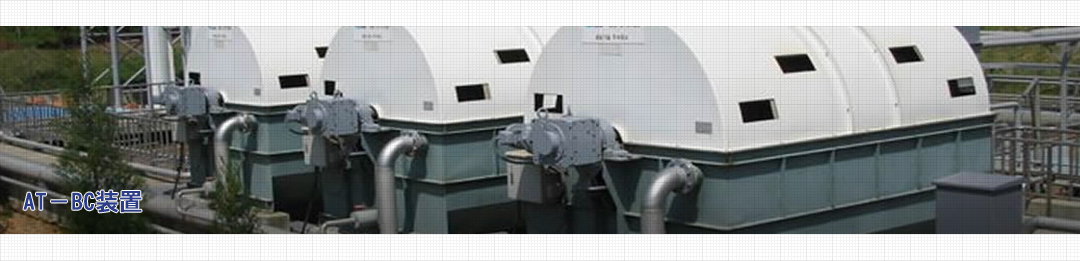

AT-BC装置

AT-BC装置「AT-BC装置」は,塩化ビリニデン系繊維(サランラップと材質は同じ)を円形網状構造(タワシ状)に成型した立体網状回転接触体です。「AT-BC装置」は、塩化ビニリデン系接着剤で強力に凝着させた円板状のロック板で、接着剤、繊維とも物理化学的に優れた性質を持っています。「AT-BC装置」は、この優れた素材をベースに開発された製品で、従来の同様な廃水処理装置が抱えていました種々の課題を大幅に改良した性能を有しています。

装置流入部

回転体網状部

汚泥付着状態

システム導入の効果

  • 驚異的なBODの除去能力を持ち、既設の処理場の能力オーバーを解決し後段の曝気槽への負荷を大幅に軽減します。
  • 流入負荷変動を吸収し後続の処理プロセスを安定化させます。
  • 微生物にとって好環境の住まいですのでバチルス菌の能力を有効に発揮させます。
  • 既存排水設備の改修工事の際には、曝気槽容積を削減し処理場をスリム化できます。
  • 曝気槽の増設に比べ、余剰汚泥の大幅削減や電気代を削減させ、ランニングコストが抑えられます。

「AT-BC装置」の大きな特性

構造・形式

  1. 回転体表面積が非常に大きい特殊網状構造の繊維板のため廃水との接触面積が多く高い処理効果が得られます。
  2. 軽量であるため(かさ比重0.05g/m3~0.06g/m3)駆動モーターの電力費、メンテナンス費用とも安価になります。
  3. 空隙率が大きいため(97.7%)回転体の中への廃水と空気の出入りが容易で処理効果が極めて良好になります。
  4. 吸水性、吸湿性ともにほとんど無いため廃水に接触時の重量変化が無く、カビや腐食の問題も発生しません。
  5. 耐候性、耐薬品性、耐溶剤性に優れ、機械的強度も大きいので安心して使用出来ます。

脱窒に最適

  1. AT-BC装置の特殊立体網状構造により、バチルス菌が多く付着しアンモニア態窒素を吸着摂取します。

回転体は小型・高性能(省エネ・省スペース)

  1. 本回転体は繊維の絡み合いで出来ているために廃水との接触面積は非常に大きく回転体径を最大2mφに抑えても、他社の大型円板(3mφ以上)より優れた効果が期待できます。このため設置スペースが非常に小さく、駆動モーターの馬力が少なくてすみ、コスト削減・省エネ・CO2削減になります。

負荷変動に強く高除去率

  1. 回転体の付着微生物が多く、多段処理でバチルス菌による安定した生態系が構成されるので、水質変動などのショックロードに対しても、また浮遊懸濁法である活性汚泥法のようにバルキング現象の発生・浄化機能の回復が長時間かかるということはなく安定した処理水質が得られます。その上多段処理効果により、短い接触時間で高度に浄化された良好な水質が得られます。

高濃度廃水でも低濃度廃水でもOK

  1. AT-BC装置は、構造上の利点を生かしてBODが40,000mg/ℓ以上の廃水でも無希釈で処理できるとともに100mg/ℓ以下の廃水でも充分に処理出来ます。

酸素供給能力と回転速度

  1. 回転体の回転速度は、BOD除去効率因子として大きな影響を与えます。特に酸素供給能力及び廃水と微生物膜の接触効率、槽内混合強度は回転数が大きいほど増加しBOD・窒素・リン等の除去効率は増大する傾向になります。しかしAT-BC装置は特殊立体網状構造体であり網状の中に多種多様のバチルス菌が生息するので、空気中の酸素を効率良く吸収するために回転体の回転速度は標準設計として31m/min(2mφで4回/min)に設定しています。

回転体全体で平均した処理能力

  1. 従来の大型円板は、回転すると外周部分は速く中心に向かうにしたがって遅くなります。したがって外周よりも内周の方が回転速度が遅く嫌気化しやすいという欠点があり、円板全体で平均した処理効果が期待できませんでした。AT-BC装置は回転体径を小さく出来、回転速度のアップと単位面積当たりの効率の高さによって、平均した処理が可能になっています。

余剰汚泥の発生量が少ない

  1. 活性汚泥法に比べて多様なバチルス菌を高濃度に維持することができ、かつ特殊立体網状のロック回転体であるので、その内部で嫌気・好気の両相の連続繰り返しが行われる等の理由により発生余剰汚泥量は減少します。その発生量は標準法の50%~70%です。また、回転体への付着微生物膜は高密度に形成されたバチルス菌の凝集体であり、剥離流出しても比較的大きなフロックであり固液分離が優れ、また圧密沈降性が良いことにより沈殿槽からは高濃度で余剰汚泥を引き抜くことができ処理処分を経済的に行うこが出来ます。

運転管理が簡単

  1. 回転体表面に付着したバチルス菌による生物処理システムのため、活性汚泥法のように汚泥の解体・バルキング現象の心配もなく、返送汚泥量、空気量の調整等の複雑な管理が不要です。また、専門の運転管理者を必要とせず全くの無人運転が可能です。運転経費は、送風機を使用せずに回転体を小さな動力で回転させることにより、大気中の酸素を直接摂取させるので、ランニングコストが活性汚泥法に比較し大幅に少なくてすみます。

短期間で建設・運転が可能

  1. ユニットタイプ仕様で建設期間が短縮出来ます。回転体への微生物の付着増殖が速く、原水を流入させるだけで、手間がかからず短期間に定常運転に入ることが出来ます。

「AT-BC装置」の仕様・能力

まずはご相談ください。
  • 工場排水処理施設
  • 下水処理施設
  • 農業集落排水処理施設
  • 浄化槽
  • 畜産系排水処理施設
  • その他、活性汚泥を用いた全ての廃水処理施設
AT-BC装置にご興味のある方はお気軽にご相談ください。
